Objekt verdeckt mein Modell

Woran du das Problem erkennst

Ein verdecktes Modell zeigt sich häufig so:

• Teile des Gebäudes sind schwer erreichbar oder nicht anklickbar

• Messlinien springen auf falsche Objekte

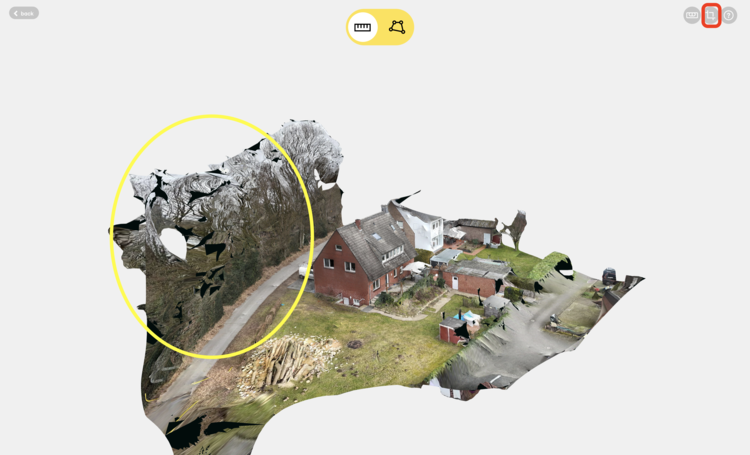

• Vegetation oder Gelände verdeckt relevante Flächen

• Die Übersicht im Viewer ist eingeschränkt

In diesen Fällen hilft das Zuschneiden des Modells.

Modell mit dem Crop-Tool beschneiden

1. Crop-Tool im Webviewer aktivieren

• Öffne das 3D-Modell im Webviewer

• Aktiviere das Crop-Tool

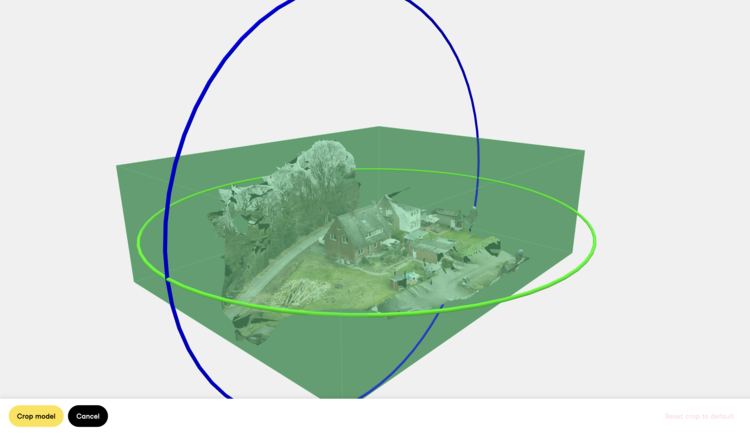

Nach dem Aktivieren erscheint ein grünes Begrenzungsvolumen, das den aktuell sichtbaren Bereich definiert.

2. Begrenzungsbox verstehen

Die Crop-Box besteht aus:

• Flächen (grün): Zum Vergrößern oder Verkleinern des Volumens

• Rotationsringen: Zum Drehen der Crop-Box

Alles innerhalb der Box bleibt sichtbar, alles außerhalb wird ausgeblendet.

3. Crop-Box anpassen

Passe die Box so an, dass nur der relevante Bereich enthalten ist.

Empfohlenes Vorgehen:

• Box verkleinern

• Störende Objekte (z. B. Bäume, Gelände, Nachbargebäude) ausschließen

Ziel ist ein möglichst kompakter Ausschnitt um das eigentliche Objekt.

4. Crop-Box rotieren (falls nötig)

Wenn das Gebäude schräg im Raum liegt:

• Nutze den Rotationsring, um die Box auszurichten

• Passe die Box an die Geometrie des Gebäudes an

Das erleichtert präzises Zuschneiden, besonders bei gedrehten Modellen.

5. Beschneiden anwenden

• Prüfe den gewählten Ausschnitt visuell

• Bestätige das Zuschneiden

• Der ausgeblendete Bereich wird entfernt bzw. verborgen (samt Messungen die ausserhalb des Crop-Boxes sich befinden)

Das Originalmodell bleibt erhalten und kann bei Bedarf zurückgesetzt werden.

Warum das Zuschneiden wichtig ist

Ein sauber zugeschnittenes Modell:

• erleichtert präzise Messungen

• verhindert Fehlklicks auf falsche Objekte

• verbessert Übersicht und Performance

• macht das Modell besser verständlich
