Modell steht auf dem Kopf oder ist schräg ausgerichtet
Kurze Beschreibung
In manchen Fällen ist das 3D-Modell nach der Rekonstruktion falsch ausgerichtet – zum Beispiel steht es auf dem Kopf, ist gekippt oder nicht waagerecht. In diesem Artikel zeigen wir dir, wie du das Modell mit dem manuellen Ausrichtungstool im Webviewer korrekt ausrichtest.
Woran du eine falsche Ausrichtung erkennst
Ein falsch ausgerichtetes Modell zeigt häufig folgende Symptome:
Das Gebäude steht auf dem Kopf
Das Modell ist deutlich geneigt
Der Boden ist nicht horizontal
In diesen Fällen ist das Modell zwar geometrisch korrekt, aber falsch orientiert.
Warum das passiert
Die automatische Ausrichtung basiert auf Bilddaten und Annahmen zur Schwerkraft. In bestimmten Situationen kann das fehlschlagen, z. B.:
Ungewöhnliche Flugwinkel
Fehlende klare Bodenflächen
Sehr gleichförmige Strukturen
Komplexe oder freistehende Objekte
Nicht vollständige GPS Daten
Das lässt sich jedoch manuell korrigieren.
Modell manuell im Webviewer ausrichten
1. Manuellen Ausrichtungsmodus öffnen
Öffne das 3D-Modell im Webviewer

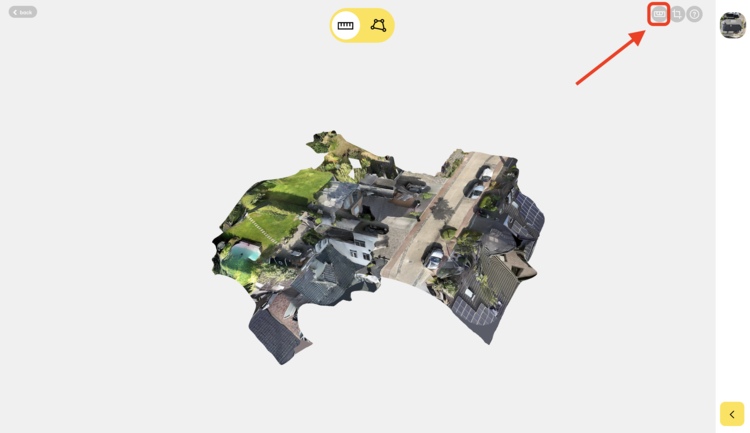

Aktiviere das manuelle Ausrichtungstool
2. Rotationsachsen verstehen
Das Tool erlaubt die Rotation des Modells um drei Achsen mit Hilfe von den Ausrichtungsringen:
X-Achse
Y-Achse
Z-Achse
3. Modell schrittweise ausrichten
Empfohlenes Vorgehen:
- Zuerst grobe Ausrichtung (z. B. Modell um 180° drehen, falls es auf dem Kopf steht)
- Danach Neigung ausgleichen (schräg stehendes Modell begradigen)
- Feinkorrekturen vornehmen, bis das Modell gerade ausgerichtet wirkt
4. Ausrichtung visuell prüfen
Kontrolliere nach der Ausrichtung:
Wirkt das Modell realistisch im Raum?
5. Ausrichtung übernehmen
Bestätige die manuelle Ausrichtung
Die neue Orientierung wird gespeichert
Alle Messungen beziehen sich ab sofort auf die korrigierte Ausrichtung
Warum die korrekte Ausrichtung wichtig ist
Ein falsch ausgerichtetes Modell führt zu:
unintuitive Manipulation der 3D Szene
kämpfen mit dem Vermessen / Drehen von der Szene
eingeschränkter Weiterverarbeitung
Die manuelle Ausrichtung stellt sicher, dass deine Messungen zuverlässig sind.
💡 Praxis-Tipp
Richte das Modell immer vor dem Vermessen korrekt aus - falls es nicht bereits automatisch korrekt ausgerichtet ist.
