Ausschnitte (Cut-outs)
Kurze Beschreibung
Enthält eine gemessene Fläche eine Öffnung oder ein Hindernis, das nicht mitgezählt werden soll – zum Beispiel ein Dachfenster, einen Kamin, einen Bodenablauf oder eine Lüftungshaube – kannst du dafür einen Ausschnitt anlegen. Bitloc zieht die Fläche des Ausschnitts automatisch von der Gesamtfläche ab, ohne dass du die äusseren Messpunkte verändern musst.
Wann brauchst du einen Ausschnitt?
Typische Beispiele:
- Dachfenster oder Lichtkuppeln
- Kamine oder Dachaufbauten
- Bodenabläufe
- Lüftungsrohre oder -hauben
Der Ausschnitt steht nur für Flächenmessungen zur Verfügung, nicht für Längenmessungen.
Ausschnitt erstellen
- Klicke auf das Label der Flächenmessung, aus der du etwas herausschneiden möchtest, und wähle das Scheren-Symbol neben dem Namen. Dieses Symbol ist nur bei Flächenmessungen sichtbar.
- Bitloc dreht die Kamera in eine frontale Ansicht auf die Fläche, blendet alle anderen Messungen aus und zeigt unten eine kleine Werkzeugleiste mit „Auschneiden speichern", „Abbrechen" und rechts „Ausschneiden zurücksetzen".
- Zeichne die Kontur der Öffnung direkt auf der Fläche: Klicke Punkt für Punkt auf der Fläche (mindestens 3 Punkte).
- Schliesse die Kontur ab, indem du wieder auf den ersten Punkt klickst oder einen Doppelklick mit Maustaste ausführst.
- Du kannst pro Fläche mehrere Ausschnitte anlegen.
- Der auf dem Label der ursprünglichen Fläche angezeigte Flächenwert aktualisiert sich sofort und zeigt die Nettofläche (Gesamtfläche minus Ausschnitte).
Ausschnitt schnell bearbeiten
Willst du nur einen einzelnen Eckpunkt eines bereits gespeicherten Ausschnitts korrigieren, musst du den Editor nicht extra öffnen: Klicke direkt auf den Eckpunkt, während das normale Messwerkzeug aktiv ist, und ziehe ihn an die neue Position. Bitloc übernimmt die Änderung automatisch.
Ausschnitt löschen

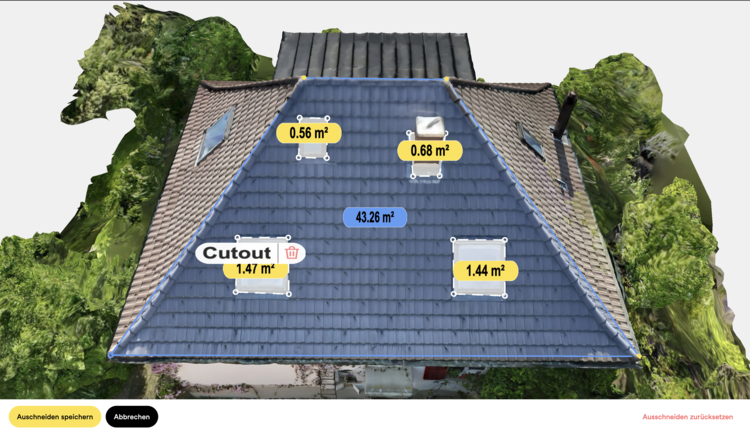

- Einzelnen Ausschnitt löschen: Wähle den Ausschnitt aus und klicke auf das Papierkorb-Symbol in seinem Label. Die Fläche wird sofort neu berechnet.
- Alle noch nicht gespeicherten Ausschnitte verwerfen: Klicke in der unteren Werkzeugleiste auf „Ausschneiden zurücksetzen".
Speichern und Abbrechen
- „Auschneiden speichern" übernimmt alle neuen, geänderten oder gelöschten Ausschnitte dauerhaft ins Projekt.
- „Abbrechen" verwirft alle Änderungen seit dem Öffnen des Ausschnitt-Editors und stellt den zuletzt gespeicherten Zustand wieder her.
Hinweis
Verlässt du den Ausschnitt-Editor ohne zu speichern (z. B. über „Abbrechen"), gehen alle in dieser Sitzung vorgenommenen Änderungen verloren.
💡 Praxis-Tipp
Lege Ausschnitte an, bevor du eine Fläche für Roiguard exportierst (siehe Artikel „Roiguard Export") – die bereinigte Nettofläche wird automatisch als Aussparung in die DXF-/PDF-Zeichnung übernommen.
