Modell ist unterhalb vom Dach verzerrt
Kurze Beschreibung
Wenn Bereiche unterhalb des Dachs (z. B. Fassade, Dachüberstand oder Traufe) im 3D-Modell verzerrt, gestaucht oder unvollständig dargestellt sind, liegt das meist an einem ungünstigen Aufnahmewinkel während des Drohnenflugs. In diesem Artikel erfährst du, warum das passiert und wie du es vermeidest.

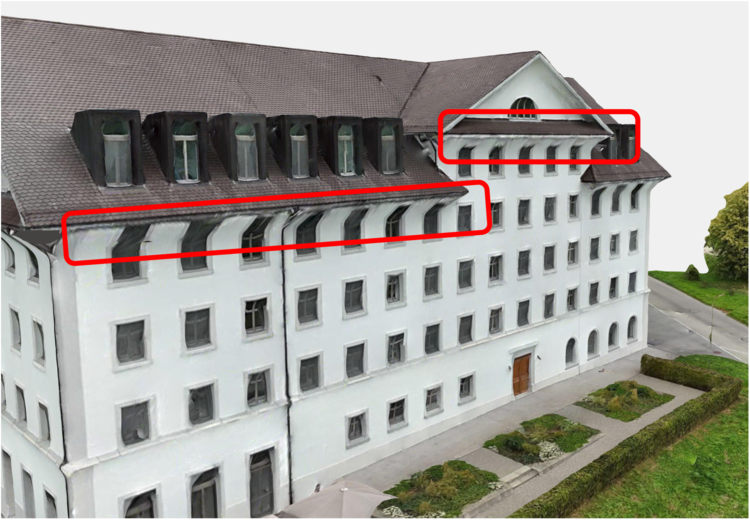

Auf diesem Bild siehst du ein Beispiel für dieses verzerrte Verhalten: Die Kante zwischen Dach und Fassade ist keine klare, scharfe Linie, sondern wirkt eher wie eine durchgehende, glatte und verschwommene Fläche.

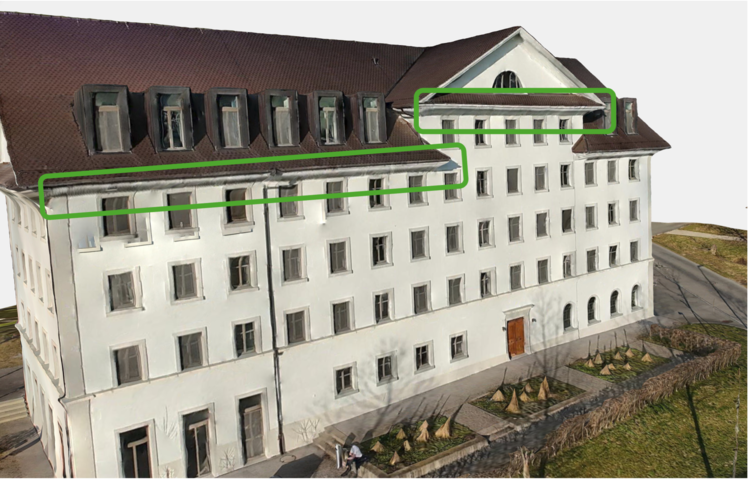

Auf diesem Bild siehst du ein Beispiel für ein korrigiertes Modell: Die Kante zwischen Dach und Fassade ist deutlich ausgeprägter und nicht so verschwommen wie im vorherigen Beispiel. Im Folgenden erklären wir, wie sich dieses Ergebnis leicht erreichen lässt und welche Techniken dabei eingesetzt werden.
Ursache: Im falschen Winkel geflogen
Wenn die Drohne überwiegend senkrecht von oben oder mit zu geringem Kameraneigungswinkel fliegt, sind Bereiche unterhalb von Dachkanten oder Überständen für die Kamera nicht sichtbar. Diese verdeckten Zonen können von der Photogrammetrie später nur schlecht oder gar nicht rekonstruiert werden.
Typische Anzeichen im 3D-Modell:
Verzerrte oder „eingezogene“ Fassaden unterhalb des Dachs
Unsaubere Dach-Fassaden-Übergänge
Fehlende Geometrie unter Dachüberständen
Messungen in diesen Bereichen sind ungenau oder nicht möglich
Warum das passiert
Photogrammetrie benötigt mehrere, sich überlappende Blickwinkel auf jede Oberfläche. Bereiche, die:
nur aus einem sehr flachen Winkel
oder gar nicht sichtbar sind
können nicht stabil berechnet werden. Besonders kritisch sind:
Dachüberstände
Traufen
Balkone oder Vorsprünge
In diesem Video siehst du, wie Detailaufnahmen der Dach- und Fassadenkante gemacht wurden. Anschließend wurde das gesamte Gebäude mit einem Rundflug erfasst.
Wenn du Detailaufnahmen von Kanten oder bestimmten Bereichen machst, achte darauf, dass eine ausreichend große Überlappung mit den Hauptbereichen des Gebäudes vorhanden ist. Nur so kann unsere Pipeline den Kontext der Details erkennen und sie korrekt mit dem Hauptobjekt verbinden.
Warum das wichtig ist
Verzerrungen unterhalb des Dachs können:
Messungen verfälschen (z. B. Fassadenhöhe, Flächen)
Nachbearbeitung erschweren
erneute Flüge notwendig machen
Ein sauberer Aufnahmewinkel spart Zeit, Kosten und Nacharbeit.
